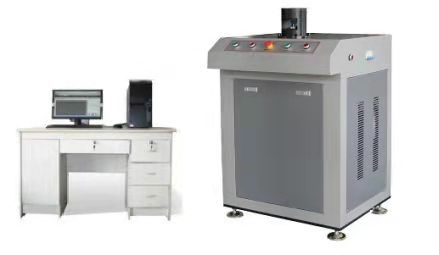

60液晶顯示數顯式杯突試驗機是對金屬薄板和帶材進行工藝性試驗的設備?？蓪崿F(xiàn)國家標準GB4156-2007《金屬材料薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，檢驗有色金屬薄板的各向異性,。

60液晶顯示數顯式杯突試驗機主要技術指標：

（1） 板材厚度

標準杯突試驗         0.1-2mm

（2）板材寬度                   100 mm

（3）沖頭行程                 40 mm

（4）夾緊活塞行程                 40 mm

（5）沖壓負荷                 60KN

（6）夾緊負荷                 20KN

（7）杯突試驗?zāi)＞咭?guī)格

標準沖頭球徑    Φ20±0.05mm

標準墊模孔徑    Φ33±0.1mm

標準固定?？讖?nbsp; Φ27±0.05mm

非標準模具規格:       （需特殊訂貨）

杯突沖頭球徑：  Φ15±0.05mm

Φ8±0.02mm

Φ3±0.02mm

墊?？讖?nbsp;       Φ18±0.1mm

Φ10±0.1mm

Φ3.5±0.1mm

固定?？讖?nbsp;     Φ21±0.02mm

Φ11±0.02mm

Φ5±0.02mm

（8）分辨率                    0.01mm

（9）液壓油                     N46號液壓油

（10）試驗機外形尺寸：          700mm×360mm×1700mm

(11) 電源                       AC380V

(12) 重量                       500Kg。

60液晶顯示數顯式杯突試驗機設備配置：

（1） 主機（包括液壓站,、油泵等）

（2） 電器控制（包括電控,、數顯系統等）

（3） 附件：標準杯突沖頭、沖模
