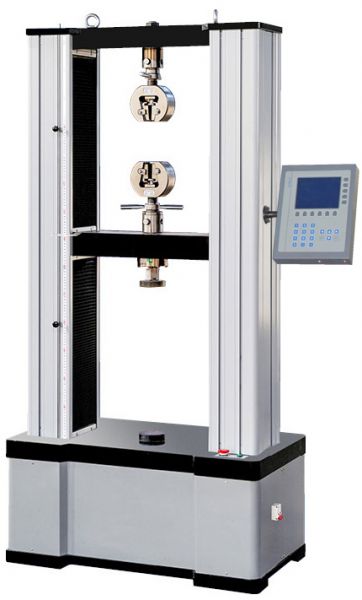

DW-200合金焊條抗拉強度試驗機主機結構：

1.主機部分主機采用雙臂式或者單臂式結構，雙空間試驗,。電機及減速系統位于主機下部,，可完成拉伸、壓縮試驗,，其中上空間為拉伸空間,，下空間為壓縮空間,。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動,，對試樣進行加載,。試驗速度的大小可由安裝在主機下面的電機調速系統控制完成。

2.電氣部分電氣部分由調速系統及顯示測量系統組成,，本機采用伺服電機及調速系統,，通過調速系統控制直流電機的正、反轉和速度的精度,。負荷測量系統由一只高精度的負荷傳感器,、測量放大器、A/D轉換器,、穩壓電源等組成,。位移測量系統由光電編碼器、脈寬整形電路,、倍頻電路,、計數電路組成?？刂破髦苯硬逶谟?jì)算機插槽內,。所有的控制參數及測量結果均可以在屏幕上實時顯示。

3.附具部分該試驗機配備相關附具,。

4.負荷傳感器負荷傳感器安裝在中橫梁的下部,，其作用是將外加的力通過放大器轉換成電信號輸出。負荷傳感器容許載荷是額定容量的103%,，必須注意在試驗過程中施加的載荷不能超出容許范圍,。5.限位開關安裝在主機左側后方，作為安全措施,，可防止中橫梁移動時發生碰撞而引起過載情況的出現：撞壞傳感器,、甚至撞彎橫梁。

DW-200合金焊條抗拉強度試驗機：

1.主界面集多功能于一體軟件設計針對試驗操作的快速性與方便性,。采取特別設計方法滿足大批量工藝試驗需要,。系統分級管理，系統參數對專家級用戶全部開放,，既保證了系統的使用靈活性,，又可以使試驗系統的使用安全可靠。

2.主菜單具備完整的文件操作功能,，如試驗報告,、試驗參數、系統參數等均可以文件方式存儲,。支持各類商業通用打印機,?？刂葡到y(tǒng)以軟件系統為支撐,，升級簡易,。

3.數據處理選項界面自動數據處理，處理方法滿足多種國際國內標準,。具備手工數據處理功能,，適合用戶進行各類復雜的數據分析。試驗數據可以文本方式進行存儲,，可用任何通用商業數據處理軟件對數據進行二次處理,。

DW-200合金焊條抗拉強度試驗機技術參數：

試驗力:500N/1000N/2000N/5000N/10/20/50/100/200/300；

結構形式:單臂式/門式,；

操作方式:全中文軟件操作,；

測試范圍:試驗力的0.4%-100%；

試驗力準確度:優于示值的±1%（±0.5%為特殊選擇）,；

變形顯示誤差:Q±（50+0.15L）,；

精度級別:1級；

試驗力小分辨率:0.01,；

位移測量:分辨率為0.01mm,；

變形準確度:優于±1%；

調速范圍:0.01mm/min~500mm/min,；

試驗行程:600-1000（可根據用戶需求定制）,；

無極調速:采用直流伺服電機及控制系統；

試驗空間調整機構:伺服電機,，同步帶轉動,；

主機尺寸:530×265×1450（1850）mm/660×450×1700mm/720×490×1850mm/1000×720×2600mm；

外觀:符合國家GB/T2611標準,；

試驗保護功能:過載保護安全,；

保護裝置:限位過載保護；

供電電源:220V/380V,；

重量:100Kg/400Kg/500Kg/600Kg/1300Kg,；

工作環境:室溫~45℃，濕度20%-80%
