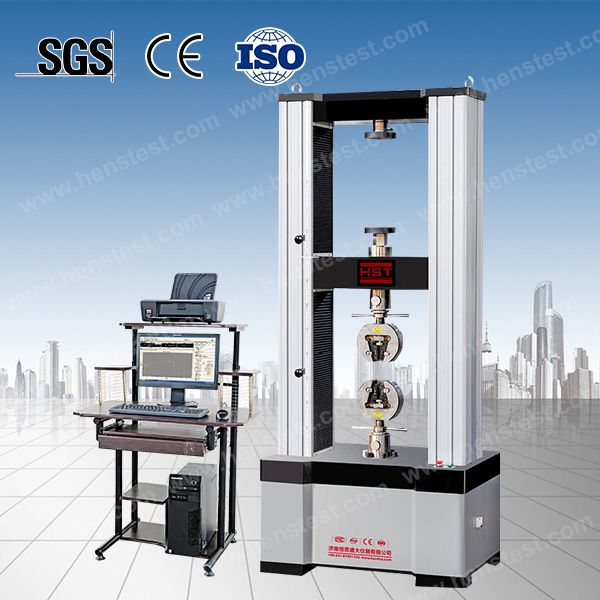

WBW-50水泥砂漿拉力試驗機  產品詳情

1,、WBW系列微機控制保溫材料試驗機是專門針對復合砂漿保溫系統,、聚苯板薄抹灰外墻保溫系統、硬質聚氨脂發泡復合板外墻保溫系統及其它外墻保溫系統及屋面保溫材料進行各種理化性能試驗測試研制的,。

2,、WBW系列微機控制保溫材料試驗機采用先進設計理念，外形美觀,、操作方便,、性能穩定可靠。計算機通過我公司研制的全數字控制系統（PCI卡）,、直接控制伺服調速系統及伺服電機轉動,，交流伺服電機轉速經減速系統減速后傳遞給精密滾珠絲杠副實現橫梁上升、下降,、試驗等動作,，完成試樣的拉伸、壓縮等力學性能試驗,。

3,、試驗機專業軟件實現自動求取彈性模量,、屈服強度、抗拉強度,、斷裂強度,、試樣延伸率、減震系統的剛度,、定力求變形,、定變形求力等數據和指標，可滿足恒位移,、恒應力,、恒變形的閉環控制方式、試驗過程可標準要求編程控制,。計算機控制系統對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求,、試驗報告多樣化如WORD、EXECEL等方式,。

4,、本機無污染、噪音低,，效率高,，具有較寬的調速范圍。本機適用于各種金屬,、非金屬及復合材料的力學性能指標的測試,，完全符合國家相關標準的要求。

5,、該機廣泛應用于建筑建材,、航空航天、機械制造,、電線電纜,、橡膠塑料、汽車制造,、減震系統等行業的材料檢驗分析,，是科研院校、大專院校,、工礦企業,、技術監督、商檢仲裁等部門的理想測試設備,。

WBW-50水泥砂漿拉力試驗機依據標準：

1,、JC/T992-2006《墻體保溫用膨脹聚乙烯板膠粘劑》

2、JC/T993-2006《外墻外保溫用膨脹聚乙烯板抹面膠漿》

3,、JC/T547-2005《陶瓷地磚膠粘劑》

4,、JG149-2003《膨脹聚苯板薄抹灰外墻外保溫系統》

5,、JC890-2001《蒸壓加氣混凝土用砌筑砂漿與抹面砂漿》

6、JC/T907-2002《混凝土界面處理劑》

7,、JG158-2004 《膠粉聚苯顆粒外墻外保溫系統

8,、DBJ01-38-2002《外墻外保溫施工技術規程 聚合物水泥砂漿膠粘劑》

9、DBJ/T01-50-2002《外墻外保溫施工技術規程 柔性耐水膩子》

WBW-50水泥砂漿拉力試驗機結構性能：

1,、高強度主機：產品采用雙空間門式結構,，上空間拉伸，下空間壓縮,、彎曲,。主機部分由四根導向立柱、上橫梁,、中橫梁,、工作臺組成落地式框架，調速系統安裝在工作臺下部,。具有調速精度高,、范圍寬、性能穩定的交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉,，滾珠絲杠副驅動中橫梁,，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動,，實現試樣的加荷與卸載,。該結構保證機架有足夠的剛度，同時實現高效,、平穩傳動。

●門式框架結構,，整體沖壓機殼,，外觀整潔雅致。

●精密滾珠絲杠僅承受拉力,有效延長壽命及剛性穩定性.

●精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.

2,、結構原理：采用圓弧同步帶輪減速,，零間隙滾珠絲杠副傳動，傳動無間隙,，使試驗力和變形速度精密控制得到保證,。電機通過三級同步帶輪減速以后帶動絲杠旋轉，從而推動移動橫梁在選定的速度下作直線運動以實現各種試驗功能

3,、主機框架：表面經過鈍化,、底漆、面漆等工藝處理,。

4,、滾珠絲杠副：采用滾珠絲杠副,，以確保無間隙傳遞和控制精度。雙套滾珠絲杠安裝框架內兩側,，上端與上橫梁軸承連接,，滾珠螺母與中部活動橫梁固定連接，下端與框架臺面下部兩端帶輪連接,，帶輪旋轉帶動滾珠絲杠旋轉,，使中橫梁升降產生拉力或壓力。利用中橫梁快速升降還可以調節試驗空間,。

4,、傳動系統：安裝于工作臺下部，由同步齒形帶及同步齒形帶輪所組成,，此種傳動系統可有效地消除傳動過程中的間隙和滑移現象,，確保控制的精確性,。系統采用二級減速,，由兩根同步齒形帶和五個同步帶輪組成。本機不應用減速機,，采用傳動系統直接減速方式,，此種減速方式的優勢有兩點：一是低噪音，二是免維護,。

5,、主機橫梁：分為上橫梁和中橫梁，采用中型厚度的

WBW-50水泥砂漿拉力試驗機  產品參數：

1 試驗力 10/20/50/100

2 試驗機級別 0.5級/1.0級

3 負荷測量范圍 0.2%～100%FS（0.5級）/1%～100%FS（1.0級）

4 示值相對誤差 ±0.2%（0.5級）±1%（1.0級）

5 試驗力分辨率 1/±500000FS（全程分辨率不變）

6 變形測量范圍 0.2%～100%

7 力控速率調節范圍 0.005%～5%FS/S

8 力控速率控制精度 速率<0.05%FS時,，為±1%設定值以內,；

速率≥0.05%FS時，為±0.5%設定值以內,；

9 變形速率調節范圍 0.005～5%FS/s,；

10 變形速率控制精度 速率＜0.05%FS/s時，為設定值的±1%以內,；

速率≥0.05%FS/s時,，為設定值的±0.5%以內；

11 位移速率調節范圍 0.005～500mm/min,；

12 位移速率控制精度 為設定值的±0.2%以內,；

13 恒力、恒變形,、恒位移控制范圍 0.5%～100%FS

14 恒力,、恒變形、恒位移控制精度 設定值≥10%FS時,，為設定值的±0.5%以內

設定值＜10%FS時,，為設定值的±1%以內

15 有效試驗跨度 400mm

16 有效拉伸空間 700mm
