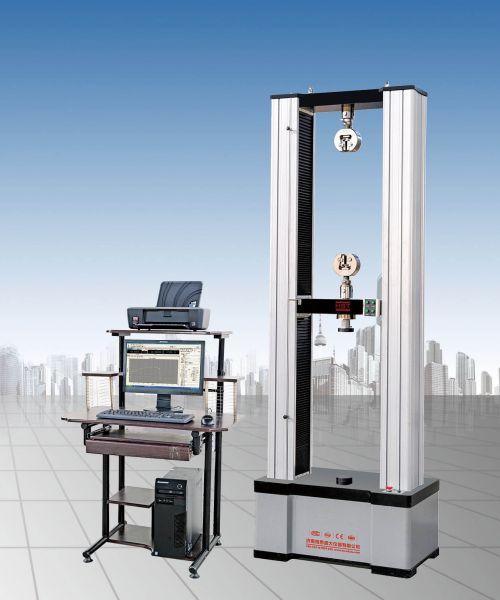

三角帶拉伸試驗機  產品詳情  是專門針對高等院校、科研院所而設計的新一代微機控制電子萬能試驗機,。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動,，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升,、下降，完成試樣的拉伸,、壓縮,、彎曲、剪切等多種力學性能試驗,，另外配置種類繁多的試驗附具,，在金屬、非金屬,、復合材料及制品的力學性能試驗方面,，具有非常廣闊的應用前景。該機廣泛應用于建筑建材,、航空航天,、機械制造、電線電纜,、橡膠塑料,、紡織、家電等行業的材料檢驗分析,，是科研院校,、大專院校、工礦企業,、技術監督,、商檢仲裁等部門的理想測試設備。

三角帶拉伸試驗機  主要技術指標：

1.試驗力：50kN

2.試驗力測量范圍：0.4%--100%

3.試驗力示值精度：優于示值±1%

4.試驗力分辨力：1/300000(全程不分檔或等效6檔)

5.橫梁位移測量精度：分辨率高于0.0025mm

6.變形測量精度：±0.5%（在0.2—10mm范圍內）

7.試驗速度范圍：0.01—500mm/min,無級調速

8.速度控制精度：±1%(0.01~10mm/min);±0.5%(10~500mm/min)

9.恒力,、恒變形、恒位移控制范圍:0.2%-100%FS

10．恒力,、恒變形,、恒位移控制精度:

設定值<10%FS時,設定值的±1.0%以內

設定值≥10%FS時,設定值的±0.1%以內

11.變形速率控制精度:速率<0.05%FS時為±2.0%設定值內

速率≥0.05%FS時為±0.5%設定值內

12.試驗空間：A.拉伸空間:600mmB.壓縮空間:700mm

13．夾具形式:楔形夾具體

平鉗口0-7mm圓鉗口?4-?9mm

14.壓盤尺寸：φ100 mm

15.整機電源：單相,220V±10%,50Hz，功率：1.5 kW

16.工作環境：室溫—35℃,相對濕度不超過80%

17.主機尺寸：760×500×1750mm

18.重量：460kg

三角帶拉伸試驗機  方案描述

1主機

1.1主機采用高鋼度門式框架結構,，強度高,、變形小,；

1.2采用進口高精度滾珠絲杠,，傳動高效平穩；

1.3傳動部分采用圓弧齒同步帶傳動,，傳動過程中雙向無間隙,；

1.4采用交流伺服電機及驅動系統,，確保傳動平穩，力矩穩定,，具有過流,、過壓、過載等保護裝置,，調速比可大1:100000,；

1.5夾具經特殊設計，夾持牢固,，操作方便,，無鉗口滑移現象；

1.6特殊工藝保證試驗機同軸度,，很好的消除了不規則試樣對傳感器的影響,。

2控制系統

STC300全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

1,、實現了試驗力,、試樣變形、橫梁位移和試驗進程的四種閉環控制,；

2,、數據采集系統由4路高24位A/D轉換通道組成。分辨率達1/300000,，全程不分檔,；

3、選用BB,、AD,、Xilinx等原裝名牌集成器件，全數字化設計,；

4,、符合PCI總線標準，微機自動識別和安裝,，做到“即插即測”,；

5、電子測量系統無電位器等模擬元件,，保證互換性,，方便維修更換。
