200噸礦鏈臥式拉力試驗機：采用我公司成熟的萬能試驗機技術,，增加鋼架結構將立式試驗變?yōu)榕P式試驗,，這樣增加了拉伸空間（可以增加到二十米以上,，這是立式試驗做不到的）。滿足了大試樣,、全尺寸試樣的試驗,。

方案描述：

礦鏈臥式拉力試驗機主要由主機（框架結構）,、固定橫梁,、活動橫梁,、加載油缸以及測量系統、顯示儀表及其他必要的附件等組成。

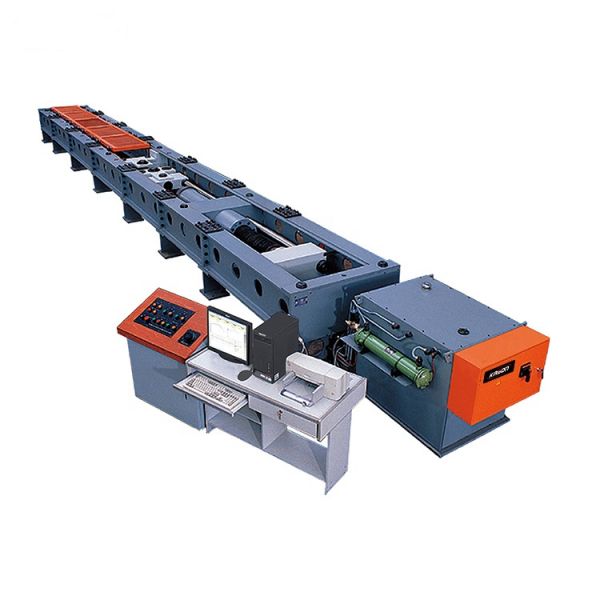

1.主機結構簡介（參見附圖1）：

試驗機采用鋼板焊接框架結構、分段移動橫梁調整試驗空間,、單出桿雙作用活塞缸施加試驗力,、手動控制試驗過程,，壓力傳感器測力,、微機顯示試驗力及試驗曲線，適用于吊裝帶,、牽引帶,、電纜,、鋼絲繩等試件的拉伸試驗,。

1.1主機部分：

主機部分主要由結構框架,、油缸座、油缸活塞,、固定橫梁,、活動橫梁,、鉗口,、壓力傳感器等部件組成,。油缸座,、鋼板焊接框架和移動橫梁形成受力框架，單出桿雙作用低摩擦活塞缸在高壓油的作用下產生2000kN的試驗力,。固定橫梁和活動橫梁上根據不同的試樣裝有不同的鉗口,。

2.油源部分：

電機泵組配置串聯雙彈性支撐進一步減少泵站噪音,，泵站配置進口意大利MARZOCCHI高壓齒輪泵，具有低噪音,、無脈動,、長壽命等卓越性能。由溢流閥,、濾油器,、換向閥閥、不大于3u航空精密濾油器組成的液壓模塊,；軍工技術生產的風冷式冷卻器,；中外合資公司的液壓管件和高壓膠管；國產溫州黎明（引進德國賀德克技術）液位控制計,；具有油溫,、液位,、濾油器堵塞報警或停車功能,。

200噸礦鏈臥式拉力試驗機主要技術參數：

1.1試驗力：2000kN；（可根據客戶要求特殊定做）

1.2測力范圍：80kN～2000kN,；

1.3試驗力準確度：±1%；

1.4拉伸距離（不含活塞行程）：0--6000mm（可根據客戶要求特殊定做）

1.5活塞行程：1000mm,；

1.6插銷式拉伸附具1套；

1.7試驗機主機外型尺寸（寬×長）約：1100mm×9600mm,；

1.8試驗機總重量：約18000kg,；

1.8測力方式：傳感器測力,；

1.9控制試驗方式：手動控制試驗過程,，數字顯示試驗力及試驗力峰值保持,。
