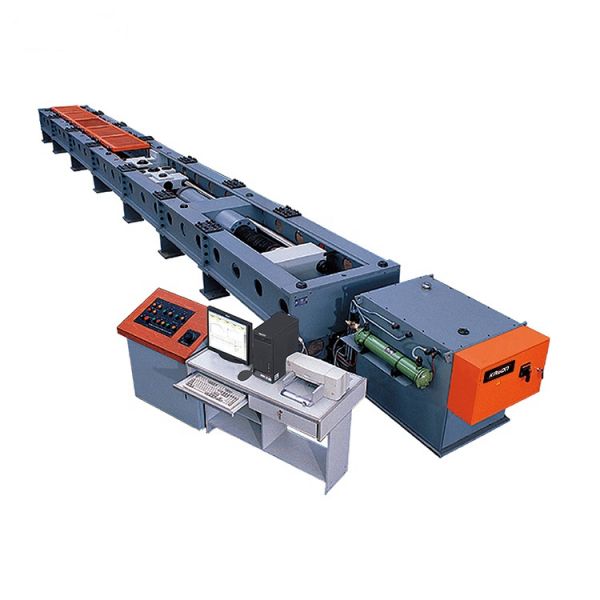

1000KN/100噸微機控制電液伺服臥式拉力試驗機：主要用于超長部件的拉伸試驗,，可以滿足國家標準關于

試驗規定中的各項標準試驗，可以進行材料或產品的工藝合格性能驗證試驗,。該產品主機是框架式結構,，框架前

端橫梁與移動橫梁之間為拉伸空間,拉伸空間可通過移動橫梁進行。氣彈簧支撐式,，全封閉防護罩,。 電動調節式

移動橫梁。

1000KN/100噸微機控制電液伺服臥式拉力試驗機油源系統：整體式柜式油源控制柜,，由液壓泵站,、意大利

ATSO電液伺服閥、數據采集系統,、計算機等組成一體,，操作簡潔方便，在操作,、維修,、防護、搬運都很方便,。

密封件,、油管采用知名品牌，確保做到持久無泄漏現象的發生,。 動力源采用知名品牌高壓柱塞油泵,，確保長時間

使用時系統壓力平穩、油缸運行平穩,。系統設計充分考慮了節能,、可靠、安全和環保,，油源系統均采用符合環保

要求的元件,，運轉時噪聲聲級低。整個系統采用閉環控制,，換向閥,，順序閥等均采用知名品牌，反應快,、靈敏度

高,。實時監控負荷、位移,、變形等情況,，具有跟蹤性、隨動性,、可調性等功能特點,，能夠?qū)崿F(xiàn)全自動精確控制，

是目前試驗機中技術為先進,、質量為上等,、配置為的液壓比例伺服控制系統。

1000KN/100噸微機控制電液伺服臥式拉力試驗機測控系統：該產品測力元件為高精度測力傳感器，位移測

量元件采用高線數拉線式位移傳感器,。試驗控制器為專為材料試驗機設計的全數字閉環控制系統,。可以設置和選

擇各種試驗規程,，可以自動精確地控制試驗過程,，并自動測量各階段試驗參數，保證了試驗的高精度,。 安裝使用

的專用試驗軟件是在windows平臺下開發的,，保證試驗操作簡便和通用性，試驗數據自動處理,、保存,，試驗過程

曲線在顯示器上實時顯示?？蓪?shí)現等速力加載,、等速變形加載、等速位移加載,、等速應變等試驗方法,，并可在一

次試驗中實現力、變形,、位移,、應變的分段控制，各控制之間可自動平滑切換,。試驗參數通過計算機采集和軟件

處理能自動控制試驗過程和自動求出試驗結果,。由顯示器實時顯示試驗曲線和試驗結果，由打印機打印試驗報告

和試驗曲線,。

1000KN/100噸微機控制電液伺服臥式拉力試驗機產品技術參數：

主機結構形式：框架式結構,；

試驗力：1000kN；

試驗機級別： 1級,；

試驗力測量范圍：2%-100%FS,；

試驗力分辨力：滿量程的1/20000；

試驗力示值相對誤差：±1%,；

位移測量分辨力：0.01mm,；

位移示值相對誤差：±1%；

電子引伸計標距：50mm,；

電子引伸計有效行程：10mm,；

變形示值相對誤差：±0.5%；

應力加荷速率范圍：400N/s～40kN/s,；

位移加載速度：0.1～100mm/min,；

變形加載速度：0.00005～0.05mm/S,；

拉伸夾頭間有效間距：12000mm；

油缸行程：1000mm,；

總功率：5.5kVA(AC 380V）+ 0.5kVA（AC 220V）,。
