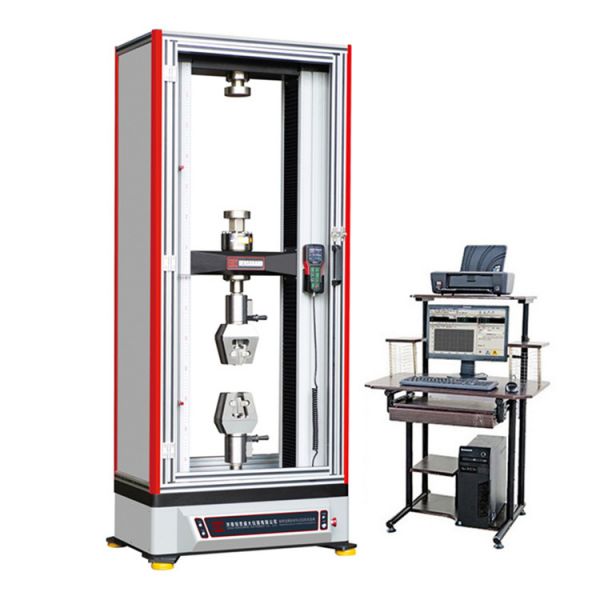

蝶形彈簧壓力試驗機產品構成系統：

1,、主機：采用門式結構。

2,、傳動系統：由減速器,、精密絲杠副及導向部分等組成。

3,、驅動系統：由交流伺服調速器極其電機實現系統驅動,。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器,、測量放大器,、A/D轉換、穩壓電源等組成,；位移測量控制系統由光電編碼器,、倍頻整形電路、計數電路等組成,。通過各種信號處理,，實現計算機顯示、控制及數據處理等功能,。

5,、安全保護裝置：式樣斷裂停機、過載保護,、橫梁極限位置保護,、過電流、過電壓,、超速保護等,。

蝶形彈簧壓力試驗機主要技術指標：

1、樣式：門式,；

2、試驗力：100,；

3,、試驗力分檔：×1、×2,、×5,、×10、四檔;

4、量程:2%-100%,；

5,、試驗力準確度；±1%,；

6,、位移分辨率：0.01mm；

7,、位移測量準確度：±1%,；

8、拉伸行程：700mm＜可根據用戶要去更改＞,；

9,、壓縮行程：700mm＜可根據用戶要去更改＞；

10,、試驗行程：700mm＜可根據用戶要去更改＞,；

11、位移速度控制范圍：0.2mm/min～500mm/min分檔可調,；

12,、位移速度控制精度：±1%；

13,、試驗機級別：1級,；

14、變形示值誤差：≤±（50+0.15L）,；

15,、試驗機尺寸：760*420*1820mm。
