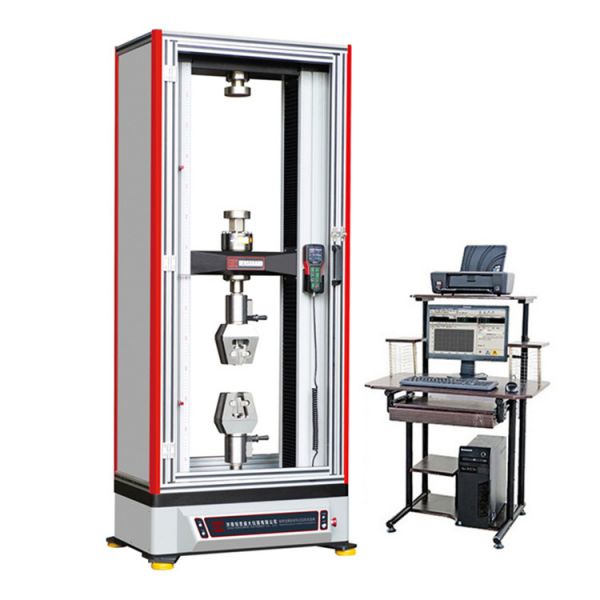

壓力管道試驗機產品詳情：主機采用油缸下置式主機,，主要針對球墨鑄鐵,、閥門及壓力管道進行力學性能檢測,，試驗操作和數據處理符合TSGD2001-2006壓力管道元件制造許可規則,、GB/T1348-2009球墨鑄鐵件及GB228-2002《室溫材料金屬拉伸試驗方法》的要求,。

壓力管道試驗機方案描述：

1.主機主機采用油缸下置式主機，拉伸空間位于主機的上方,，壓縮,、彎曲試驗空間位于主機上方下橫梁和工作臺之間。

2.傳動系統下橫梁升降電機經減速器,、鏈傳動機構,、絲杠副傳動，實現拉伸,、壓縮空間的調整

3.液壓系統液壓原理如圖所示,，為負載適應型進油節流調速系統，手動閥控制試驗進程,。油箱內的液壓油通過電機帶動油泵進入油路,、濾油器、送油閥,，進入油缸,。通過手動控制送油閥的開口大小，從而控制進入油缸的流量,，滿足加載的要求,。試驗完成后，打開回油閥卸荷并使油缸返回,。上下鉗口的夾緊,、松開通過兩個電磁換向閥控制。

壓力管道試驗機主要性能技術指標：

1,、試驗力kN600,；

2、試驗力示值相對誤差≤示值的±1%,；

3,、試驗力測量范圍試驗力的2%~100%；

4,、夾緊方式液壓夾緊,；

5、圓試樣夾持直徑范圍mmΦ13～Φ26Φ26～Φ40(各一副),；

6,、扁試樣夾持厚度范圍mm0~30；

7,、扁試樣夾持寬度mm80,；

8、拉伸試驗空間mm550,；

9,、壓縮試驗空間mm500,；

10、控制柜外形尺寸mm1000×460×800,；

11,、主機外形尺寸mm780×550×2000；

12,、電機功率kW2.1,；

13、主機質量kg2500,；

14,、立柱凈間距450；

15,、上下壓盤尺寸mmΦ150,；

16、彎曲支棍間距mm400,；

17,、彎曲支棍寬度mm140；

18,、容許彎曲度mm100,；

19、活塞行程mm200,；

20,、活塞移動速度mm/min約80；

21,、試驗空間調整速度mm/min約150
