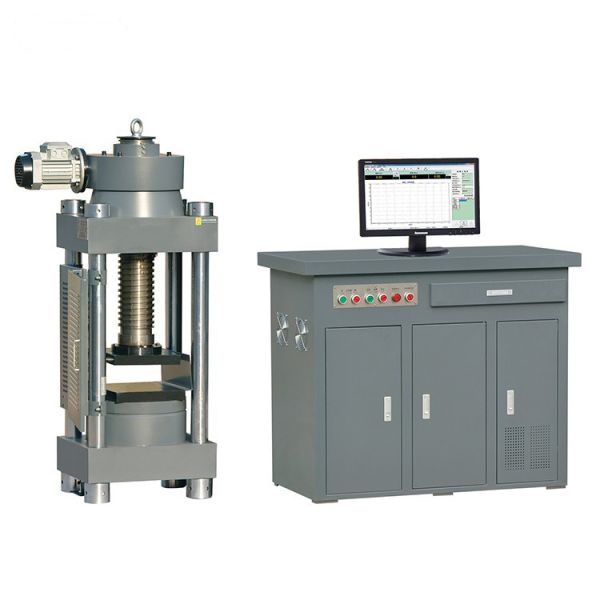

300噸水泥恒應力壓力試驗機主要結構：

1、主機

主要由上梁,、立柱,、調節絲杠及手輪、承壓板,、油缸和活塞等組成,。絲杠末端與上壓板間裝有活動球座,，操作時當上壓板底面與試件頂面接觸后,，能自動適應試件高度方向的細微傾斜度,，使兩平面互相接觸全面,，從而使度件受力均勻,。根據試件大小,，可轉動手輪和絲杠，以適當調節試驗空間,。

下壓板頂面上刻有定位線框，便于將試件放置在中心位置,。

2,、液壓系統

由液壓泵,、送油閥,、回油閥,、油箱,、濾油器及油管等組成,。

液壓泵為軸向五柱塞超高壓泵，由電動機直聯驅動,，送油閥上設有安全閥,，過載是可溢流,，起安全作用。操縱送油閥手輪,，可調節油缸進油量,，以達所需加荷速率,。打開回油閥,，可使油缸內和油泵來的油全部流回油箱,。

3,、測力單元

主要包括測控系統、打印機和壓力傳感器等,。(詳見所附《RFP-03智能測力儀使用說明書》

4,、電氣系統由電動機,、啟動按鈕,、停止按鈕,、交流接觸器、熔斷器等組成,。

300水泥恒應力壓力試驗機技術參數：

型號規格;HYE-300

試驗力(kN):300

示值準確度(%):±1

壓縮空間:180

活塞行程:80

電源功率(kW):三相0.75

主機外型尺寸:500×500×1500
