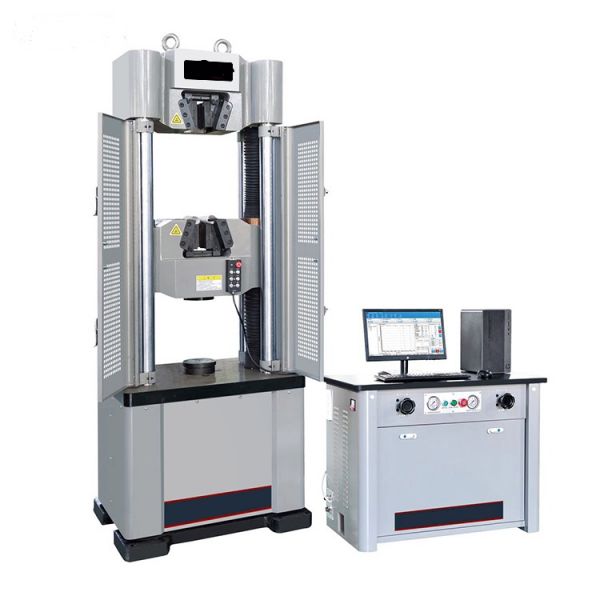

EW-1000D微機屏顯液壓萬能試驗機

產品分類：液壓萬能試驗機

產品概述：EW-1000D微機屏顯液壓萬能試驗機產品詳情

本機為四立柱、雙絲杠,、油缸下置式主機結構,，控制油源為琴式油源控制柜。拉伸空間位于主機上方,，壓縮,、彎曲、剪切試驗位于主機下方即移動橫梁和工作臺之間,。試驗空間的調整通過移動中橫梁的位置來實現,，中橫梁的移動采用了齒輪減速電機帶動鏈條傳動。手動調整送油閥進油量的大小,，即可滿足材料的拉伸,、壓縮、彎曲等試驗速度的調節,。試驗完成后計算機可自動計算材料的彈性模量,、抗拉強度,、上下屈服強度、規定非比例延伸強度,、力總伸長率,、斷后延伸率和斷面收縮率等試驗結果，并可以直接輸出標準試驗報告和試驗曲線,，也可以EXCELL和WORD格式輸出統計報告,。

性能特點

1、主機采用四立柱高剛性框架結構,，支撐穩定,、加載平穩、外形美觀,；

2,、主機底座采用QT500-7精密鑄造,降低設備運行噪音，提高設備的剛性,；

3,、移動橫梁和上橫梁均為精密鑄造，CNC精密加工,，確保試樣夾持的對中性,；

4、移動橫梁升降系統采用磨制絲杠,，精密齒輪減速機,，減少橫梁升降時產生的噪音；

5,、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞,，提高了設備的使用壽命,；

6、鉗口采用燕尾槽結構,，硬度高達58-62HRC,，有安裝便利、結實耐用的優點,；

7,、測控系統運行速度快、界面溫和,、具有多種試樣信息輸入模式,，可滿足不同材料的測試；8,、試樣信息錄入便捷,，相同條件的試樣信息一次輸入即可完成多個試樣的試驗,；

9、相同條件的試樣,，可進行各類試驗曲線的疊加顯示,，能清晰辨識材料的穩定性；

10,、試驗力顯示精度高,，試驗力顯示全程分辨率不變，以確保實驗數據測量的準確性,；

11,、試驗數據（試驗力、加載速率）和試驗曲線隨試驗過程動態實時屏幕顯示,；

12,、當負荷超過滿量程的3-5%自動過載保護停機。

主要指標

產品型號	WEW-100D	WEW-300D	WEW-600D	WEW-1000D
主機結構形式	燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置
試驗力	100kN	300kN	600kN	1000kN
試驗機級別	1級
試驗力測量范圍	2%-100%FS
試驗力示值相對誤差	顯示值的±1%
位移顯示精度	0.01mm
位移測量準確度	±0.5%
變形顯示精度	0.001mm
變形測量精度	±0.5%
橫梁移動速度	約220mm/min
活塞速度	300mm/min		150mm/min	100mm/min
活塞行程	250mm
控制方式	手動加載
拉伸空間/壓縮空間	780/550mm		900/650mm	950/700mm
立柱左右間距	485		500	560
試樣夾緊方式	液壓自動夾緊
圓試樣夾持直徑	Φ4-20mm	Φ10-32mm	Φ13-40mm	Φ13-45mm
扁試樣夾持厚度	0-15mm		0-15mm	0-20mm
扁試樣夾持寬度	80mm		90mm	100mm
上下壓盤	圓壓盤直徑160mm,，下壓盤帶球面調整
控制油源外形尺寸	1000600780mm
主機外形尺寸	745×685×1905		760×690×2055	830×720×2155
供電電源	三相五線制,，380V/50Hz，3kW
